Mon HomeCinéma - Fabriquation de l'écran



:: Matériel nécessaire::

  • Tasseaux sapin 27x56 de 2,50m (Déjà poncés) : 3*8.90 = 26.70 euros
  • Equerres chaise 70mm : 8*0.45 = 3.60 euros
  • Equerres cadre 100mm : 4*0.32 = 1.28 euros
  • Equerres plate 80x40mm : 2*0.52 = 1.04 euros
  • Pate assemblage 80mm (pates pour faire l'attache du cadre) : 2*0.29 = 0.58 euros
  • 800 clous 1.0x16 : 1.75 euros (Je vous rassure, j'ai pas mis 800 pointes sur le cadre)
  • 300 vis4x25 : 4.65 euros (Meme remarque que pour les pointes)
  • 2m de toile accultante (Achetée a Chantemur Ref: VA31) à 7.90 le mètre : 15.80 euros

Total de la facture : 55.40 euros.



:: Début des hostilités ::

Comptant au départ me fabriquer un écran de 1.50m de base, j'ai découpé une longueure de 84.37cm dans chacun des tasseaux.
Il me restait donc 1.65m de tasseaux. N'ayant pas envie de me casser les pieds a decouper les grands morceaux pour 5cm, j'ai décidé de les laisser de cette longueure, que je pensais recouvrir de bandes noires plus importantes par la suite.
Le résultat :

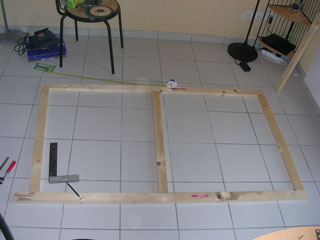

Les tasseaux une fois découpés aux bonnes dimensions
Sur cette photo, on voit les trois morceaux de 54cm, et les deux grands de 165cm.



:: Assemblage du cadre ::

Rien de bien sorcier, on commence par faire un angle droit avec 2 tasseaux, on pose une les equerres, et on passe au suivant.
Assemblage du cadre
Le résultat :
Le cadre est fait



:: La toile ::

Pour la pose de la toile, je me suis mis un drap pour eviter de la dégrader.
J'ai commencé par mettre des pointes grossierement le long d'un des grands cotés, tout en prenant soin de la tendre
Ensuite, on répète l'opération sur l'autre coté toujours en tendant la toile.
Pis vient le tour des 2 petites extrémités.
Ca y est, la toile est solidère du cadre.
Plus qu'à refaire ces opérations en pointant tout les 20cm environ en tendant toujours la toile.
Pose de la toile
Une fois la toile posée, j'ai mis deux languettes pour pourvoir accrocher le cadre a son support
Le résultat :
L'écran est terminé



:: Le final ::

Finalement, apres projection, j'ai oublié l'idée de mettre des bandes noires.
L'image de 1.65 de base me convient tout à fait :)
Les photos ne sont pas de bonne qualité et mal cadrées, mais le rendu des couleurs est proche.
En projection :
Appercu de Némo  Appercu de Némo
